Технологические аспекты
Еще недавно для сегментации ЛВС использовались мосты, но развитие технологий позволило использовать для этого более эффективные решения. Еще несколько лет назад для объединения сегментов ЛВС использовались маршрутизаторы - устройства сетевого уровня. Маршрутизаторы обеспечивают эффективную сегментацию, но они достаточны дороги и сложны в управлении. Появление коммутаторов, основанных на базе специализированных контроллеров ASIC, сделало эти устройства значительно более эффективным инструментом сегментации сетей.
Коммутаторы ЛВС отличаются большим разнообразием возможностей и, следовательно, цен - стоимость 1 порта колеблется в диапазоне от 50 до 1000 долларов. Одной из причин столь больших различий является то, что они предназначены для решения различных классов задач. Коммутаторы высокого класса должны обеспечивать высокую производительность и плотность портов, а также поддерживать широкий спектр функций управления. Такие устройства зачастую кроме традиционной коммутации на MAC-уровне выполняют функции маршрутизации. Простые и дешевые коммутаторы имеют обычно небольшое число портов и не способны поддерживать функции управления.
Одним из основных различий является используемая в коммутаторе архитектура. Поскольку большинство современных коммутаторов работают на основе патентованных контроллеров ASIC, устройство этих микросхем и их интеграция с остальными модулями коммутатора (включая буферы ввода-вывода) играет важнейшую роль. Коммутаторы, реализующие также функции сетевого уровня (маршрутизацию), оснащены, как правило, RISC-процессорами для выполнения ресурсоемких программ маршрутизации.
Рисунок 2.1 Блок-схема коммутатора с архитектурой cross-bar
Контроллеры ASIC для коммутаторов ЛВС делятся на 2 класса - большие ASIC, способные обслуживать множество коммутируемых портов (один контроллер на устройство) и небольшие ASIC, обслуживающие по несколько портов и объединяемые в матрицы коммутации. Вопросы масштабирования и стратегия разработчиков коммутаторов в области организации магистралей и/или рабочих групп определяет выбор ASIC и, следовательно, - скорость продвижения коммутаторов на рынок.
Существует 3 варианта архитектуры коммутаторов - переключение (cross-bar) с буферизацией на входе, самомаршрутизация (self-route) с разделяемой памятью и высокоскоростная шина.
На показана блоксхема коммутатора с архитектурой, используемой для поочередного соединения пар портов. В любой момент такой коммутатор может обеспечить организацию только одного соединения (пара портов). При невысоком уровне трафика не требуется хранение данных в памяти перед отправкой в порт назначения - такой вариант называется коммутацией на лету cut-through). Однако, коммутаторы cross-bar требуют буферизации на входе от каждого порта, поскольку в случае использования единственного возможного соединения коммутатор блокируется (). Несмотря на малую стоимость и высокую скорость продвижения на рынок, коммутаторы класса cross-bar слишком примитивны для эффективной трансляции между низкоскоростными интерфейсами Ethernet или token ring и высокоскоростными портами ATM и FDDI.

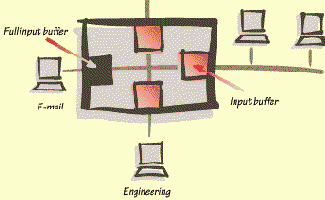

Рисунок 2.2 Блокировка коммутатора с архитектурой cross-bar
Коммутаторы с разделяемой памятью имеют общий входной буфер для всех портов, используемый как внутренняя магистраль устройства (backplane). Буферизагия данных перед их рассылкой (store-and-forward - сохранить и переслать) приводит к возникновению задержки. Однако, коммутаторы с разделяемой памятью, как показано на не требуют организации специальной внутренней магистрали для передачи данных между портами, что обеспечивает им более низкую цену по сравнению с коммутаторами на базе высокоскоростной внутренней шины.
Рисунок 2.3 Архитектура коммутатора с разделяемой памятью
На показана блок-схема коммутатора с высокоскоростной шиной, связывающей контроллеры ASIC. После того, как данные преобразубтся в приемлемый для передачи по шине формат, они помещаются на шину и далее передаются в порт назначения. Поскольку шина может обеспечивать одновременную передачу потока данных от всех портов, такие коммутаторы часто называют "неблокируемыми" (non-blocking) - они не создают пробок на пути передачи данных.
Рисунок 2.4 Коммутатор с высокоскоростной шиной
Понимание весьма полезно при рассмотрении различий между коммутацией на уровне MAC и маршрутизацией а сетевом уровне.
Коммутация ( сервис канального уровня) лежит ниже в иерархии уровней модели OSI, нежели маршрутизация (сервис сетевого уровня). Следовательно, коммутаторам не требуется так много интеллектуальных возможностей, как маршрутизаторам. В результате коммутаторы работают существенно быстрее, чем маршрутизаторы. Коммутаторы работают с протоколами MAC-уровня (Ethernet, token ring и т.п.), а маршрутизаторы - с протоколами сетевого уровня (IP, IPX). На показаны соотношения между сервисом MAC-уровня (коммутация) и сетевого уровня (маршрутизация). Коммутация использует "плоское" представдение сети, а маршрутизация понимает "сетевую иерархию". Поскольку маршрутизаторы фактически являются устройствами для объединения больших сетей на базе протоколов IP и IPX, обеспечение услуг маршрутизации играет важную роль для многих сетей. Когда коммутаторы начнут выполнять большую часть функций маршрутизации, роль традиционных маршрутизаторов в построении сетей существенно изменится.
Рисунок 2.5 Коммутация и маршрутизация в модели OSI
Большинство современных сетевых устройств - концентраторы, коммутаторы, маршрутизаторы - поддерживают отдельные функции коммутации и маршрутизации. Администратор сети должен решить, какие услуги каждого типа требуются в сети и чье оборудование наиболее соответствует задачам. Аппаратные реализации коммутаторов ЛВС используют специализированные микросхемы ASIC (собственной разработки или других фирм), в которых реализованы функции коммутации. Аппаратная реализация обеспечивает более высокую скорость по сравнению с программной. Однако, этого еще недостаточно для создания хорошего коммутатора. При разработке ASIC должны создавать и проверяться программы коммутации, реализуемые в микросхемах. После создания контроллера программный код уже нельзя изменить, поэтому эффективность машины коммутации играет важнейшую роль. Стремление быстрее предложить устройства на рынок зачастую определяет уровень функциональности ASIC. Программные решения используют процессоры общего назначения, для работы которых требуется загрузить программный код.Преимущества такого подхода включают более высокий уровень сервиса (например, маршрутизация), но эти преимущества зачастую полностью подавляются ростом задержек. |
