Объединение коммутаторов рабочих групп и корпоративных серверов


Создание больших сетей Ethernet на базе коммутаторов для рабочих групп требует организации скоростного соединения коммутаторов между собой. Кроме того, целесообразно организовать скоростную магистраль для доступа к серверам, используемым всеми рабочими группами сети. Для организации такой магистрали можно использовать коммутаторы или хабы 100 Mbps Ethernet, к портам которых подключаются коммутаторы рабочих групп как это показано на рисунке 14.

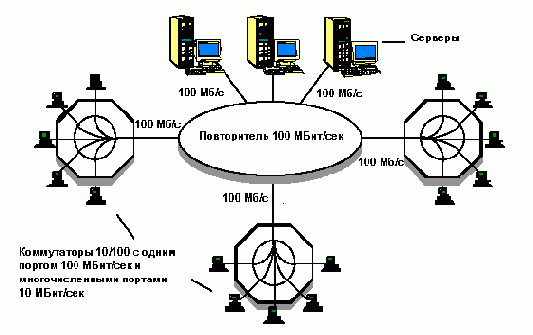

Рисунок 14

В нашем примере рабочие станции имеют выделенную полосу 10 Mbps для доступа к серверам через коммутатор рабочей группы и концентратор 100 Mbps Ethernet. Концентратор 100Base-T и корпоративные серверы обычно располагаются в одном помещении, а коммутаторы рабочих групп устанавливаются вблизи этих групп и соединяются с хабом стандартными кабелями.
