Оборудование Ethernet и Fast Ethernet

Коммутаторы Store-and-Forward


Коммутаторы Store-and-Forward (SAF)представляют собой наиболее дорогие, сложные и совершенные устройства данного типа. Они уже гораздо ближе к мостам и лишены перечисленных недостатков коммутаторов Cut-Trough. Главное их отличие состоит в полном буферировании во внутренней буферной памяти FIFO всех ретранслируемых пакетов. Размер каждого буфера при этом должен быть не меньше максимальной длины пакета. Соответственно значительно возрастает и задержка коммутации, она составляет не менее 12000 битовых интервалов. Карликовые пакеты (меньше 512 бит) и ошибочные пакеты (с неправильной контрольной суммой) таким коммутатором отфильтровываются, не пересылаются. Перегрузки возникают гораздо реже, так как есть возможность отложить на время передачу пакета.

Буферная память (с организацией FIFO) может размещаться на принимающей стороне всех портов (накопление перед коммутацией – рис. 13.8), на передающей стороне портов (накопление перед ретрансляцией), а также может быть общей для всех портов, причем эти методы часто комбинируются для достижения наибольшей гибкости и увеличения производительности. Чем больше объем памяти, тем лучше коммутатор справляется с перегрузкой. Но с ростом объема памяти повышается и стоимость оборудования. Растет и требование к быстродействию коммутатора. Иногда в состав коммутатора включается и универсальный процессор, но чаще коммутаторы выполняются на специализированных быстродействующих микросхемах, жестко специализированных именно на задачах коммутации пакетов.

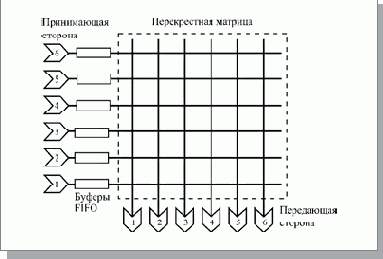

Рис. 13.8.  Буферная память в коммутаторе

Коммутаторы SAFв отличие от других типов коммутаторов могут поддерживать одновременно разные скорости передачи (10 Мбит/с и 100 Мбит/с). Полное буферирование пакета вполне позволяет передавать его не с той скоростью, с которой он поступил. В результате часть портов коммутатора может работать с сетью Ethernet, другая – с Fast Ethernet, причем некоторые коммутаторы автоматически настраивают свои порты на скорость передачи подключенного к порту сегмента. Коммутаторы SAF облегчают переход с Ethernet на Fast Ethernet. Существуют уже и коммутаторы, поддерживающие обмен с Gigabit Ethernet на скорости 1000 Мбит/с. Но в отличие от мостов коммутаторы, как правило, не меняют формат пакетов, поэтому сети с разными форматами пакетов нельзя объединять с их помощью.

Выпускаются также так называемые гибридные (или адаптивные) коммутаторы, которые могут автоматически переключаться из режима Cut-Through в режим SAF и наоборот. При малой нагрузке и низком уровне ошибок они работают как более быстрые Cut-Through коммутаторы, а при большой нагрузке и значительном количестве ошибок переходят в более медленный, но более качественный режим SAF.

Наконец, еще одно важное достоинство коммутаторов по сравнению с репитерными концентраторами состоит в том, что они могут поддерживать режим полнодуплексной связи. Как уже отмечалось, при этом режиме упрощается обмен в сети, а скорость передачи в идеале удваивается (20 Мбит/с для Ethernet, 200 Мбит/с для Fast Ethernet).

Достоинства и недостатки полнодуплексного режима следующие.

Сегменты на витой паре и на оптоволоконном кабеле в любом случае используют две линии связи, которые передают информацию в разные стороны. (Это не относится к сегментам 100BASE-T4, содержащим двунаправленные витые пары, передающие в обе стороны по очереди). Но в стандартном полудуплексном режиме информация не передается по этим линиям связи одновременно (это означает коллизию, в результате чего передача прекращается).

Однако, если адаптер и коммутатор, связанные этими же двумя линиями, поддерживают полнодуплексный режим, то одновременная передача информации возможна. Несомненно, аппаратура адаптера и коммутатора должна при этом обеспечивать прием приходящего из сети пакета и передачу своего пакета одновременно.

Полнодуплексный режим в принципе исключает любую возможность коллизии и делает ненужным сложный алгоритм управления обменом CSMA/CD. Каждый из абонентов (адаптер и коммутатор) может передавать в данном случае в любой момент без ожидания освобождения сети. В результате сеть нормально функционирует даже при нагрузке, приближающейся к 100% (в полудуплексном режиме – не более 30—40%). Этот режим удобен для высокоскоростных серверов и высокопроизводительных рабочих станций.

Кроме того, отказ от метода CSMA/CD автоматически снимает ограничения на размер сети, связанные с ограничениями на двойное время распространения сигнала. Особенно это важно для Fast Ethernet и Gigabit Ethernet. При полнодуплексном режиме обмена размер любой сети ограничен только затуханием сигнала в среде передачи. Поэтому, например, сети Fast Ethernet и Gigabit Ethernet могут использовать оптоволоконные сегменты длиной 2 километра или даже больше. При стандартном полудуплексном режиме и методе CSMA/CD это было бы в принципе невозможно, так как двойное время распространения сигнала для Fast Ethernet не должно превышать 5,12 мкс, а для Gigabit Ethernet – 0,512 мкс (а при переходе на минимальную длину пакета в 512 байт – 4,096 мкс).

Таким образом, полнодуплексный режим можно рассматривать как приближение к топологии классической (активной) звезды. Как и в активной звезде, здесь не может быть конфликтов, но требования к центру (как по надежности, так и по быстродействию) чрезвычайно велики. Как и при активной звезде, строить сети с большим количеством абонентов затруднительно, необходимо использовать много центров (в данном случае – коммутаторов). Как и при активной звезде, стоимость оборудования оказывается довольно высокой, так как кроме сетевых адаптеров и соединительных кабелей нужны сложные, быстрые и дорогие коммутаторы. Но, видимо, все это неизбежная плата за повышение скорости обмена. Строго говоря, полнодуплексные сети уже трудно назвать классическими Ethernet и Fast Ethernet, так как в них уже ничего не остается ни от топологии шина, ни от метода CSMA/CD. Сохраняется только формат пакета и (не всегда) метод кодирования.

В настоящее время коммутирующие концентраторы (коммутаторы) выполняют все больше функций, традиционно относившихся к мостам. В пределах одной сети или однотипных сетей с одинаковыми форматами пакетов (Ethernet и Fast Ethernet) коммутаторы все больше вытесняют мосты, так как они более быстрые и дешевые. На долю мостов остается только соединение разнотипных сетей, что встречается не так уж и часто. Эта тенденция прослеживается и в других областях электроники: узко специализированные быстрые устройства вытесняют универсальные, более медленные.
