Технология Ethernet

Кадр Еthеrnеt SNАР


Для устранения разнобоя в кодировках типов протоколов, сообщения которых вложены в поле данных кадров Еthеrnеt, комитетом 802.2 была проведена работа по дальнейшей стандартизации кадров Еthеrnеt. В результате появился кадр Еthеrnеt SNAP (SNАР — SubNetwork Access Protocol, протокол доступа к подсетям). Кадр Еthеrnеt SNАР (см. рис. 3.6) представляет собой расширение кадра 802.3/LLС за счет введения дополнительного заголовка протокола SNАР, состоящего из двух полей: ОUI и Туре. Поле Туре состоит из 2-х байт и повторяет по формату и назначению поле Туре кадра Еthеrnеt II (то есть в нем используются те же значения кодов протоколов). Поле ОUI (Оrganizationally Unique Identifier) определяет идентификатор организации, которая контролирует коды протоколов в поле Туре. С помощью заголовка SNАР достигнута совместимость с кодами протоколов в кадрах Еthеrnеt  II, а также создана универсальная схема кодирования протоколов. Коды протоколов для технологий 802 контролирует IEЕЕ, которая имеет ОUI, равный 000000. Если в будущем потребуются другие коды протоколов для какой-либо новой технологии, для этого достаточно указать другой идентификатор организации, назначающей эти коды, а старые значения кодов останутся в силе (в сочетании с другим идентификатором ОUI).

Так как SNАР представляет собой протокол, вложенный в протокол LLС, то в полях DSАР и SSАР записывается код 0хАА, отведенный для протокола SNАР.

Поле Соntrol заголовка LLС устанавливается в 0x03, что соответствует использованию ненумерованных кадров.

Заголовок SNАР является дополнением к заголовку LLС, поэтому он допустим не только в кадрах Еthеrnеt, но и в кадрах протоколов других технологий 802. Например, протокол IР всегда использует структуру заголовков LLС/SNАР при инкапсуляции в кадры всех протоколов локальных сетей: FDDI, Токеn Еthеrnеt, 100VG-AnyLAN, Еthеrnеt, Fast Еthеrnеt,Gigabit Еthеrnеt.

Правда, при передаче пакетов IР через сети Еthеrnеt, Fast Еthеrnеt,Gigabit Еthеrnеt  протокол IР использует кадры  Еthеrnеt DIX.


Использование различных типов кадров  Еthеrnеt.

Автоматическое распознавание типов кадров  Еthеrnеt выполняется достаточно несложно. Для кодирования типа протокола в поле ЕthеrТуре указываются значения, превышающие значение максимальной длины поля данных, равное 1500, поэтому кадры Еthеrnеt II легко отличить от других типов кадров по значению поля L/Т. Дальнейшее распознавание типа кадра проводится по наличию или отсутствию полей LLС. Поля LLС могут отсутствовать только в том случае, если за полем длины идет начало пакета IРХ, а именно 2-байтовое поле контрольной суммы пакета, которое всегда заполняется единицами, что дает значение в 255 байт. Ситуация, когда поля DSАР и SSАР одновременно содержат такие значения, возникнуть не может, поэтому наличие двух байт 255 говорит о том, что это кадр Rаw 802.3. В

остальных случаях дальнейший анализ проводится в зависимости от значений полей DSАР и SSАР. Если они равны 0хАА, то это кадр Еthеrnеt SNАР, а если нет, то 802.3/LLС.
В табл. 3.2 приведены данные о том, какие типы кадров Еthеrnеt: обычно поддерживают реализации популярных протоколов сетевого уровня.
Таблица 3.2. Типы кадров Еthеrnеt, поддерживающие реализации популярных протоколов сетевого уровня



Тип кадра                                                                            Сетевые протоколы
Еthеrnеt II                                                                            IPX,IP,AppleTalk Phase I

Еthеrnеt 802.3                                                                      IPX

Еthеrnеt
802.2                                                                      IPX,FTAM

Еthеrnеt  SNAР                                                                    IPX,IP,AppleTalk Phase II

3.3.4. Спецификации физической среды Еthеrnеt
Исторически первые сети технологии Еthеrnеt были созданы на коаксиальном кабеле диаметром 0,5 дюйма. В дальнейшем были определены и другие спецификации физического уровня для стандарта Еthеrnеt, позволяющие использовать различные среды передачи данных.


Метод доступа СSМА/СD и все временные

параметры остаются одними и теми же для любой спецификации физической среды технологии Еthеrnеt 10 Мбит/с.
Физические спецификации технологии Еthеrnеt на сегодняшний день включают следующие среды передачи данных.
•    10Ваsе-5 — коаксиальный кабель диаметром 0,5 дюйма, называемый «толстым» коаксиалом. Имеет волновое сопротивление 50 Ом. Максимальная длина сегмента — 500 метров (без повторителей).
•    10Ваsе-2 — коаксиальный кабель диаметром 0,25 дюйма, называемый «тонким» коаксиалом. Имеет волновое сопротивление 50 Ом. Максимальная длина сегмента — 185 метров (без повторителей).
•    10Ваsе-Т — кабель на основе неэкранированной витой пары (Unshielded Twisted Pair,UТР). Образует звездообразную топологию на основе концентратора. Расстояние между концентратором и конечным узлом — не более 100 м.
•    10Вазе-F — волоконно-оптический кабель. Топология аналогична топологии стандарта 10Ваsе-Т. Имеется несколько вариантов этой спецификации — FОIRL (расстояние до 1000 м), 10Ваsе-FL. (расстояние до 2000 м), 10Ваsе-FВ (расстояние до 2000 м).
Число 10 в указанных выше названиях обозначает битовую скорость передачи данных этих стандартов — 10 Мбит/с, а слово Вазе — метод передачи на одной базовой частоте 10 МГц (в отличие от методов, использующих несколько несущих частот, которые называются Broadband — широкополосными). Последний символ в названии стандарта физического уровня обозначает тип кабеля.
Стандарт 10Ваsе-5
Стандарт 10Ваsе-5 в основном соответствует экспериментальной сети Еthеrnеt фирмы Хегох и может считаться классическим Еthеrnеt. Он использует в качестве среды передачи данных коаксиальный кабель с волновым сопротивлением 50 Ом, диаметром центрального медного провода 2,17 мм и внешним диаметром около 10 мм («толстый» Еthеrnеt). Такими характеристиками обладают кабели марок RG-8 и RG-11.
Различные компоненты сети, состоящей из трех сегментов, соединенных повторителями, выполненной на толстом коаксиале, показаны на рис. 3.7.


Кабель используется как моноканал для всех станций. Сегмент кабеля имеет максимальную длину 500 м (без повторителей) и должен иметь на концах согласующие терминаторы сопротивлением 50 Ом, поглощающие распространяющиеся по кабелю сигналы и препятствующие возникновению отраженных сигналов. При отсутствии терминаторов («заглушек») в кабеле возникают стоячие волны, так что

одни узлы получают мощные сигналы, а другие — настолько слабые, что их прием становится невозможным.

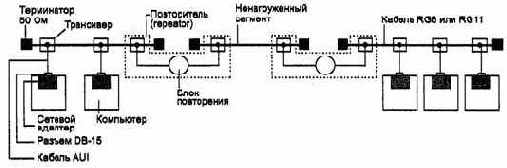

Риc. 3.7. Компоненты физического уровня сети стандарта 10 Ваsе-5, состоящей из трех сегментов
Станция должна подключаться к кабелю при помощи приемопередатчика —трансивера (transmitter+receiver = transceiver). Трансивер устанавливается непосредственно на кабеле и питается от сетевого адаптера компьютера. Трансивер может подсоединяться к кабелю как методом прокалывания, обеспечивающим непосредственный физический контакт, так и бесконтактным методом.
Трансивер соединяется с сетевым адаптером интерфейсным кабелем AUI (Аttachment Unit Interfase) длиной до 50 м, состоящим из 4 витых пар (адаптер должен иметь разъем АТЛ). Наличие стандартного интерфейса между трансивером и остальной частью сетевого адаптера очень полезно при переходе с одного типа кабеля на другой. Для этого достаточно только заменить трансивер, а остальная часть сетевого адаптера остается неизменной, так как она отрабатывает протокол уровня МАС.При этом необходимо только, чтобы новый трансивер (например, трансивер для витой пары) поддерживал стандартный интерфейс АUI. Для присоединения к интерфейсу АUI
используется разъем DВ-15.
Допускается подключение к одному сегменту не более 100 трансиверов, причем расстояние между подключениями трансиверов не должно быть меньше 2,5 м. На кабеле имеется разметка через каждые 2,5 м, которая обозначает точки подключения трансиверов. При подсоединении компьютеров в соответствии с разметкой влияние стоячих волн в кабеле на сетевые адаптеры сводится к минимуму.
Трансивер — это часть сетевого адаптера, которая выполняет следующие функции:


·         прием и передача данных с кабеля на кабель;
  • определение коллизий на кабеле;

  • электрическая развязка между кабелем и остальной частью адаптера;

  • защита кабеля от некорректной работы адаптера.

  • Последнюю функцию иногда называют «контролем болтливости», что является буквальным переводом соответствующего английского термина (jabber control). При возникновении неисправностей в адаптере может возникнуть ситуация, когда на кабель будет непрерывно выдаваться последовательность случайных сигналов. Так как кабель — это общая среда для всех станций, то работа сети будет заблокирована одним неисправным адаптером. Чтобы этого не случилось, на выходе передатчика ставится схема, которая проверяет время передачи кадра. Если максимально возможное время передачи пакета превышается (с некоторым запасом), то эта схема просто отсоединяет выход передатчика от кабеля. Максимальное время передачи кадра (вместе с преамбулой) равно 1221 мкс, а время jabber-контроля устанавливается равным 4000 мкс (4 мс).
    Упрощенная структурная схема трансивера показана на рис. 3.8. Передатчик и приемник присоединяются к одной точке кабеля с помощью специальной схемы, например трансформаторной, позволяющей организовать одновременную передачу и прием сигналов с кабеля.
    Детектор коллизий определяет наличие коллизии в коаксиальном кабеле по повышенному уровню постоянной составляющей сигналов. Если постоянная составляющая превышает определенный порог (около 1,5 В), значит, на кабель работает более одного передатчика. Развязывающие элементы (РЭ) обеспечивают гальваническую развязку трансивера от остальной части сетевого адаптера и тем самым защищают адаптер и компьютер от значительных перепадов напряжения, возникающих на кабеле при его повреждении.

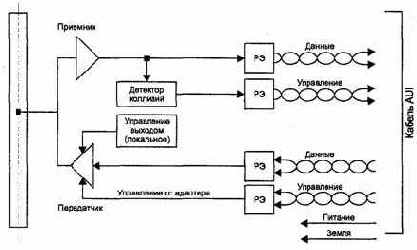

    Рис. 3.8. Структурная схема трансивера
    Стандарт 10Ваsе-5 определяет возможность использования в сети специального устройства — повторителя (repeator). Повторитель служит для объединения в одну сеть нескольких сегментов кабеля и увеличения тем самым общей длины сети.


    Повторитель принимает сигналы из одного сегмента кабеля и побитно синхронно

    повторяет их в другом сегменте, улучшая форму и мощность импульсов, а также синхронизируя импульсы. Повторитель состоит из двух (или нескольких) трансиверов, которые присоединяются к сегментам кабеля, а также блока повторения со своим тактовым генератором. Для лучшей синхроннизации передаваемых бит повторитель задерживает передачу нескольких первых бит преамбулы кадра, за счет чего увеличивается задержка передачи кадра с сегмента на сегмент, а также несколько уменьшается межкадровый интервал IРG.
    Стандарт разрешает использование в сети не более 4 повторителей и, соответственно, не более 5 сегментов кабеля. При максимальной длине сегмента кабеля в 500 м это дает максимальную длину сети ЮВазе-5 в 2500 м. Только 3 сегмента из 5 могут быть нагруженными, то есть такими, к которым подключаются конечные узлы. Между нагруженными сегментами должны быть ненагруженные сегменты,

    так что максимальная конфигурация сети представляет собой два нагруженных крайних сегмента, которые соединяются ненагруженными сегментами еще с одним центральным нагруженным сегментом. На рис. 3.7 был приведен пример сети Еthеrnеt , состоящей из трех сегментов, объединенных двумя повторителями. Крайние сегменты являются нагруженными, а промежуточный — ненагруженным.
    Правило применения повторителей в сети Еthеrnеt 10Ваsе-5 носит название «правило 5-4-3»: 5 сегментов, 4 повторителя, 3 нагруженных сегмента. Ограниченное число повторителей объясняется дополнительными задержками распространения сигнала, которые они вносят. Применение повторителей увеличивает время двойного распространения сигнала, которое для надежного распознавания коллизий не должно превышать время передачи кадра минимальной длины, то есть кадра в 72 байт или 576 бит.
    Каждый повторитель подключается к сегменту одним своим трансивером, поэтому к нагруженным сегментам можно подключить не более 99 узлов. Максимальное число конечных узлов в сети 10Ваsе-5 таким образом составляет 99x3 = 297 узлов.


    К достоинствам стандарта 10Ваsе-5 относятся:
    •    хорошая защищенность кабеля от внешних воздействий;
    •   сравнительно большое расстояние между узлами;
    •   возможность простого перемещения рабочей станции в пределах длины кабеля АUI.
    Недостатками 10Ваsе-5 являются:
    •    высокая стоимость кабеля;
    •    сложность его прокладки из-за большой жесткости;
    •    потребность в специальном инструменте для заделки кабеля;
    •  останов работы всей сети при повреждении кабеля или плохом соединении;
    •    необходимость заранее предусмотреть подводку кабеля ко всем возможным местам установки компьютеров.
    Стандарт 10 Ваsе-2
    Стандарт 10Ваsе-2 использует в качестве передающей среды коаксиальный кабель с диаметром центрального медного провода 0,89 мм и внешним диаметром около 5 мм («тонкий» Еthеrnеt). Кабель имеет волновое сопротивление 50 Ом. Такими характеристиками обладают кабели марок RG-58 /U, RG-58 А/U, RG-58 С/U).
    Максимальная длина сегмента без повторителей составляет 185 м, сегмент должен иметь на концах согласующие терминаторы 50 Ом. Тонкий коаксиальный кабель дешевле толстого, из-за чего сети 10Ваsе-2 иногда называют сетями Сheapernet (от cheaper— более дешевый). Но за дешевизну кабеля приходится расплачиваться качеством — «тонкий» коаксиал обладает худшей помехозащищенностью, худшей

    механической прочностью и более узкой полосой пропускания.
    Станции подключаются к кабелю с помощью высокочастотного ВМС Т-коннектора, который представляет собой тройник, один отвод которого соединяется с сетевым адаптером, а два других — с двумя концами разрыва кабеля. Максимальное количество станций, подключаемых к одному сегменту, — 30. Минимальное расстояние между станциями —1м. Кабель «тонкого» коаксиала имеет разметку для подключения узлов с шагом в 1 м.
    Стандарт 10Ваsе-2 также предусматривает использование повторителей, применение которых также должно соответствовать «правилу 5-4-3». В этом случае сеть будет иметь максимальную длину в 5x185 = 925 м. Очевидно, что это ограничение является более сильным, чем общее ограничение в 2500 метров.



    ВНИМАНИЕ Для построения корректной сети Еthеrnеt нужно соблюсти много ограничений, причем некоторые из них относятся к одним и тем же параметрам сети - например, максимальная длина или максимальное количество компьютеров в сети должны удовлетворять одновременно нескольким разным условиям. Корректная сеть Еthеrnеt должна соответствовать всем требованиям, но на практике нужно удовлетворить только наиболее жесткие. Так, если в сети Еthеrnеt  не должно быть более 1024 узлов, а стандарт 10Ваsе-2 ограничивает число нагруженных сегментов тремя, то общее количество узлов в сети 10Ваsе-2 не должно превышать 29x3 = 87. Менее жесткое ограничение в 1024 конечных узла в сети 10Вasе-2 никогда не достигается.

    Стандарт 10Ваsе-2 очень близок к стандарту 10Ваsе-5. Но трансиверы в нем объединены с сетевыми адаптерами за счет того, что более гибкий тонкий коаксиальный кабель может быть подведен непосредственно к выходному разъему платы сетевого адаптера, установленной в шасси компьютера. Кабель в данном случае «висит» на сетевом адаптере, что затрудняет физическое перемещение компьютеров.
    Типичный состав сети стандарта 10Ваsе-2, состоящей из одного сегмента кабеля, показан на рис. 3.9.

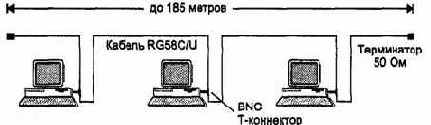

    Риc. 3.9. Сеть стандарта 10Ваsе-2
    Реализация этого стандарта на практике приводит к наиболее простому решению для кабельной сети, так как для соединения компьютеров требуются толькосетевые адаптеры, Т-коннекторы и терминаторы 50 Ом. Однако этот вид кабельных соединений наиболее сильно подвержен авариям и сбоям: кабель более восприимчив к помехам, чем «толстый» коаксиал, в моноканале имеется большое количество механических соединений (каждый Т-коннектор дает три механических соединения, два из которых имеют жизненно важное значение для всей сети), пользователи имеют доступ к разъемам и могут нарушить целостность моноканала. Кроме того, эстетика и эргономичность этого решения оставляют желать лучшего, так как от каждой станции через Т-коннектор отходят два довольно заметных провода, которые под столом часто образуют моток кабеля — запас, необходимый на случай даже небольшого перемещения рабочего места.


    Общим недостатком стандартов 10Ваsе-5 и ЮВаsе- 2 является отсутствие оперативной информации о состоянии моноканала. Повреждение кабеля обнаруживается сразу же (сеть перестает работать), но для поиска отказавшего отрезка кабеля необходим специальный прибор — кабельный тестер.
    Стандарт 10Ваsе-Т
    Стандарт принят в 1991 году, как дополнение к существующему набору стандартов Еthеrnеt, и имеет обозначение 802.3i.
    Сети 10Ваsе-Т используют в качестве среды две неэкранированные витые пары (Unshielded Twisted Pair, UTP). Многопарный кабель на основе неэкранированной витой пары категории 3 (категория определяет полосу пропускания кабеля, величину перекрестных наводок КЕХТ и некоторые другие параметры его качества) телефонные компании уже достаточно давно использовали для подключения телефонных аппаратов внутри зданий. Этот кабель носит также название Voice Gгаdе, говорящее о том, что он предназначен для передачи голоса.
    Идея приспособить этот популярный вид кабеля для построения локальных сетей оказалась очень плодотворной, так как многие здания уже были оснащены нужной кабельной системой. Оставалось разработать способ подключения сетевых адаптеров и прочего коммуникационного оборудования к витой паре таким образом, чтобы изменения в сетевых адаптерах и программном обеспечении сетевых

    операционных систем были бы минимальными по сравнению с сетями Еthеrnеt на коаксиале. Это удалось, поэтому переход на витую пару требует только замены трансивера сетевого адаптера или порта маршрутизатора, а метод доступа и все протоколы канального уровня остались теми же, что и в сетях Еthеrnеt на коаксиале.
    Конечные узлы соединяются по топологии «точка-точка» со специальным устройством — многопортовым повторителем с помощью двух витых пар. Одна витая пара требуется для передачи данных от станции к повторителю (выход Тх сетевого адаптера), а другая — для передачи данных от повторителя к станции (вход Rх сетевого адаптера). На рис. 3.10 показан пример трехпортового повторителя. Повторитель принимает сигналы от одного из конечных узлов и синхронно передает их на все свои остальные порты, кроме того, с которого поступили сигналы.


    Многопортовые повторители в данном случае обычно называются концентраторами (англоязычные термины — hub или соnсеntrator). Концентратор осуществляет функции повторителя сигналов на всех отрезках витых пар, подключенных к его портам, так что образуется единая среда передачи данных — логический моноканал (логическая общая шина). Повторитель обнаруживает коллизию в сегменте

    в случае одновременной передачи сигналов по нескольким своим Rх-входам и посылает jam-последовательность на все свои Тх-выходы. Стандарт определяет битовую скорость передачи данных 10 Мбит/с и максимальное расстояние отрезка витой пары между двумя непосредственно связанными узлами (станциями и концентраторами) не более 100 м при наличии витой пары качества не ниже категории 3. Это

    расстояние определяется полосой пропускания витой пары — на длине 100 м она позволяет передавать данные со скоростью 10 Мбит/с при использовании манчестерского кода.

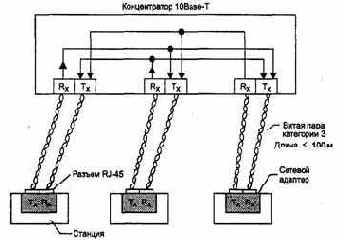

    Рис. 3.10. Сеть стандарта 10Ваsе-Т: Тх - передатчик; Rх – приемник
    Концентраторы 10Ваsе-Т можно соединять друг с другом с помощью тех же портов, которые предназначены для подключения конечных узлов. При этом нужно позаботиться о том, чтобы передатчик и приемник одного порта были соединены соответственно с приемником и передатчиком другого порта.

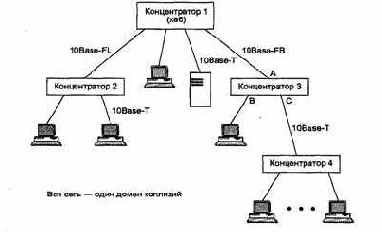

    Риc. 3.11. Иерархическое соединение концентраторов Еthеrnеt
    Для обеспечения синхронизации станций при реализации процедур доступа СSМА/СD и надежного распознавания станциями коллизий в стандарте определено максимально число концентраторов между любыми двумя станциями сети, а именно 4. Это правило носит название «правила 4-х хабов» и оно заменяет «правило 5-4-3», применяемое к коаксиальным сетям. При создании сети 10Ваsе-Т с большим числом станций концентраторы можно соединять друг с другом иерархическим способом, образуя древовидную структуру (рис. 3.11).

    ВНИМАНИЕ Петлевидное соединение концентраторов в стандарте 10Ваsе-Т запрещено, так как оно приводит к некорректной работе сети. Это требование означает, что в сети 10Ваsе-Т не разрешается создавать параллельные каналы связи между критически важными концентраторами для резервирования связей на случай отказа порта, концентратора или кабеля.


    Резервирование связей возможно только за счет перевода одной из параллельных связей в неактивное (заблокированное) состояние.

    Общее количество станций в сети 10Ваsе-Т не должно превышать общего предела в 1024, и для данного типа физического уровня это количество действительно можно достичь. Для этого достаточно создать двухуровневую иерархию концентраторов, расположив на нижнем уровне достаточное количество концентраторов с общим количеством портов 1024 (рис. 3.12). Конечные узлы нужно подключить к

    портам концентраторов нижнего уровня. Правило 4-х хабов при этом выполняется — между любыми конечными узлами будет ровно 3 концентратора.

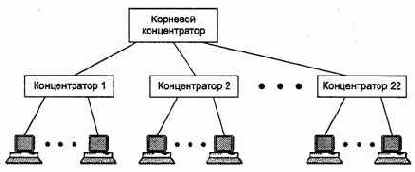

    Рис. 3.12. Схема с максимальным количеством станций
    Максимальная длина сети в 2500 м здесь понимается как максимальное расстояние между любыми двумя конечными узлами сети (часто применяется также термин «максимальный диаметр сети»). Очевидно, что если между любыми двумя узлами сети не должно быть больше 4-х повторителей, то максимальный диаметр сети 10Ваsе-Т составляет 5x100 = 500 м.
    Сети, построенные на основе стандарта 10Ваsе-Т, обладают по сравнению с коаксиальными вариантами Еthеrnеt  многими преимуществами. Эти преимущества связаны с разделением общего физического кабеля на отдельные кабельные отрезки, подключенные к центральному коммуникационному устройству. И хотя логически эти отрезки по-прежнему образуют общую разделяемую среду, их физическое разделение позволяет контролировать их состояние и отключать в случае обрыва, короткого замыкания или неисправности сетевого адаптера на индивидуальной основе. Это обстоятельство существенно облегчает эксплуатацию больших сетей Еthеrnеt, так как концентратор обычно автоматически выполняет такие функции, уведомляя при этом администратора сети о возникшей проблеме.
    В стандарте 10Ваsе-Т определена процедура тестирования физической работоспособности двух отрезков витой пары, соединяющих трансивер конечного узла и порт повторителя. Эта процедура называется тестом связности


    (link test), и она основана на передаче каждые 16 мс специальных импульсов J и К манчестерского

    кода между передатчиком и приемником каждой витой пары. Если тест не проходит, то порт блокируется и отключает проблемный узел от сети. Так как коды J и К являются запрещенными при передаче кадров, то тестовые последовательности не влияют на работу алгоритма доступа к среде.
    Появление между конечными узлами активного устройства, которое может контролировать работу узлов и изолировать от сети некорректно работающие, является главным преимуществом технологии 10Ваsе-Т по сравнению со сложными в эксплуатации коаксиальными сетями. Благодаря концентраторам сеть Еthеrnеt приобрела некоторые черты отказоустойчивой системы.
    Оптоволоконный Еthеrnеt
    В качестве среды передачи данных 10 мегабитный Еthеrnеt  использует оптическое волокно. Оптоволоконные стандарты в качестве основного типа кабеля рекомендуют достаточно дешевое многомодовое оптическое волокно, обладающее полосой пропускания 500-800 МГц при длине кабеля 1 км. Допустимо и более дорогое одномодовое оптическое волокно с полосой пропускания в несколько гигагерц, но при этом нужно применять специальный тип трансивера.
    Функционально сеть Еthеrnеt  на оптическом кабеле состоит из тех же элементов, что и сеть стандарта 10Ваsе-Т — сетевых адаптеров, многопортового повторителя и отрезков кабеля, соединяющих адаптер с портом повторителя. Как и в случае витой пары, для соединения адаптера с повторителем используются два оптоволокна — одно соединяет выход Тх адаптера со входом Rх повторителя, а другое - вход Rх адаптера с выходом Тх повторителя.
    Стандарт FOIRL (Fiber Optic Inter-Repeater Link) представляет, собой первый стандарт комитета 802.3 для использования оптоволокна в сетях Еthеrnеt . Он гарантирует длину оптоволоконной связи между повторителями до 1 км при общей длине сети не более 2500 м. Максимальное число повторителей между любыми узлами сети — 4. Максимального диаметра в 2500 м здесь достичь можно, хотя максимальные отрезки кабеля между всеми 4 повторителями, а также между повторителями и конечными узлами недопустимы — иначе получится сеть длиной 5000 м.


    Стандарт 10Ваsе- FL представляет собой незначительное улучшение стандарта FOIRL. Увеличена мощность передатчиков, поэтому максимальное расстояние между узлом и концентратором увеличилось до 2000 м. Максимальное число повторителей между узлами осталось равным 4, а максимальная длина сети — 2500 м.
    Стандарт 10ВаSе-FВ предназначен только для соединения повторителей. Конечные узлы не могут использовать этот стандарт для присоединения к портам концентратора. Между узлами сети можно установить до 5 повторителей 10Ваsе-FВ при максимальной длине одного сегмента 2000 м и максимальной длине сети 2740 м.
    Повторители, соединенные по стандарту 10Ваsе-FВ, при отсутствии кадров для передачи постоянно обмениваются специальными последовательностями сигналов, отличающимися от сигналов кадров данных, для поддержания синхронизации. Поэтому они вносят меньшие задержки при передаче данных из одного сегмента в другой, и это является главной причиной, по которой количество повторителей удалось увеличить до 5. В качестве специальных сигналов используются манчестерские коды J и К в следующей последовательности: J-J-К-К-J-J... Эта последовательность порождает импульсы частоты 2,5 МГц, которые и поддерживают синхронизацию приемника одного концентратора с передатчиком другого. Поэтому стандарт 10Ваsе-FB имеет также название синхронный Еthеrnеt .
    Как и в стандарте 10Вазе-Т, оптоволоконные стандарты Еthеrnеt  разрешают соединять концентраторы только в древовидные иерархические структуры. Любые петли между портами концентраторов не допускаются.
